Селективная пайка

Серия NXP. Установки селективной пайки.

Основные особенности

  • Стандартная и безсвинцовая пайка
  • Множество вариантов работы - точечная пайка, линиями, мини волна, окунание
  • Mодульная структура, включает модуль флюсования, преднагрева и модуль селективной пайки
  • Высокая повторяемость благодаря автоматической системе регулировки высоты волны и уровня припоя
  • Оптимально настраиваемый процесс преднагрева с верхним и нижним нагревательным модулем
  • Производительность и стоимость установки можно подобрать под заказчика
  • Высокоточная система позиционирования
  • Быстросъемные насадки, смачиваемые и несмачиваемые
  • Простая система программирования на установке и офлайн
  • Самое привлекатаельное соотношение цена/качество

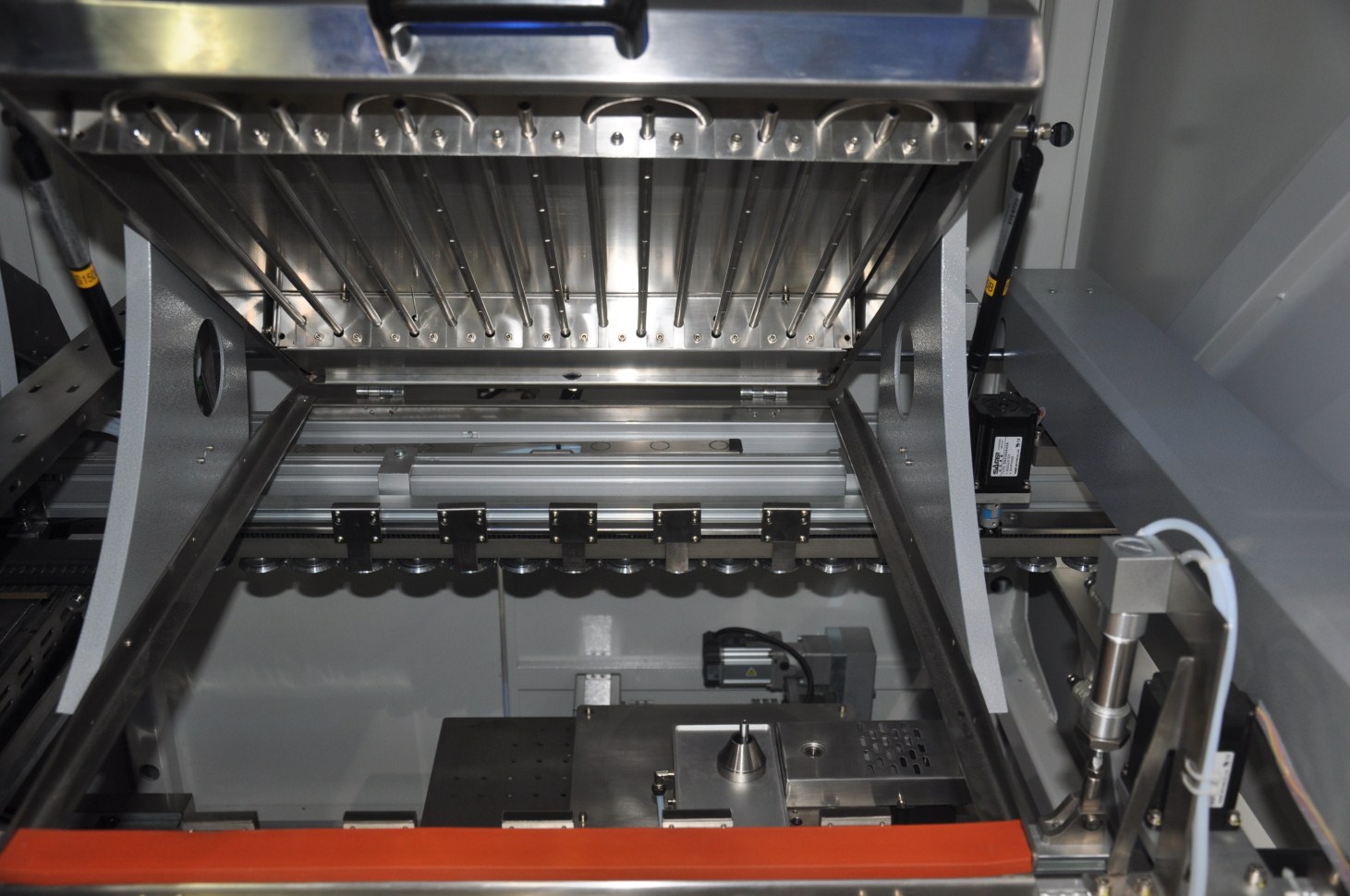

  • Селективные системы оплавления припоя cерия NXP
  • Селективные системы оплавления припоя cерия NXP

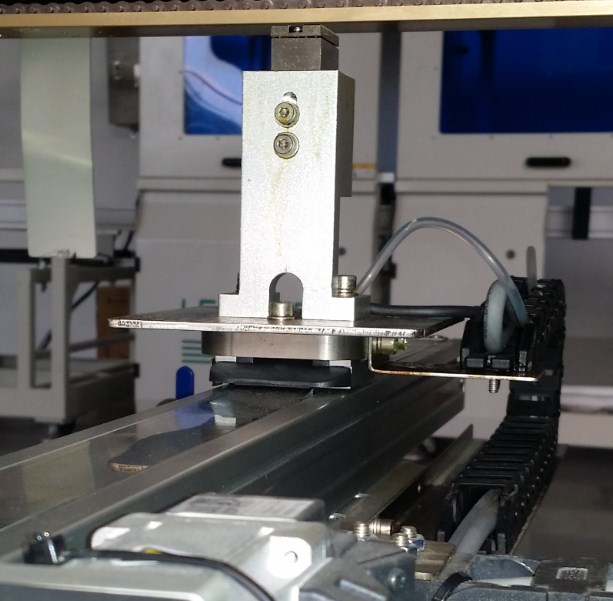

Каплеструйный флюсователь

Сопло размером 130 мкм. Флюсователь оснащен приводом с системой обратной связи для аккуратного нанесения флюса.

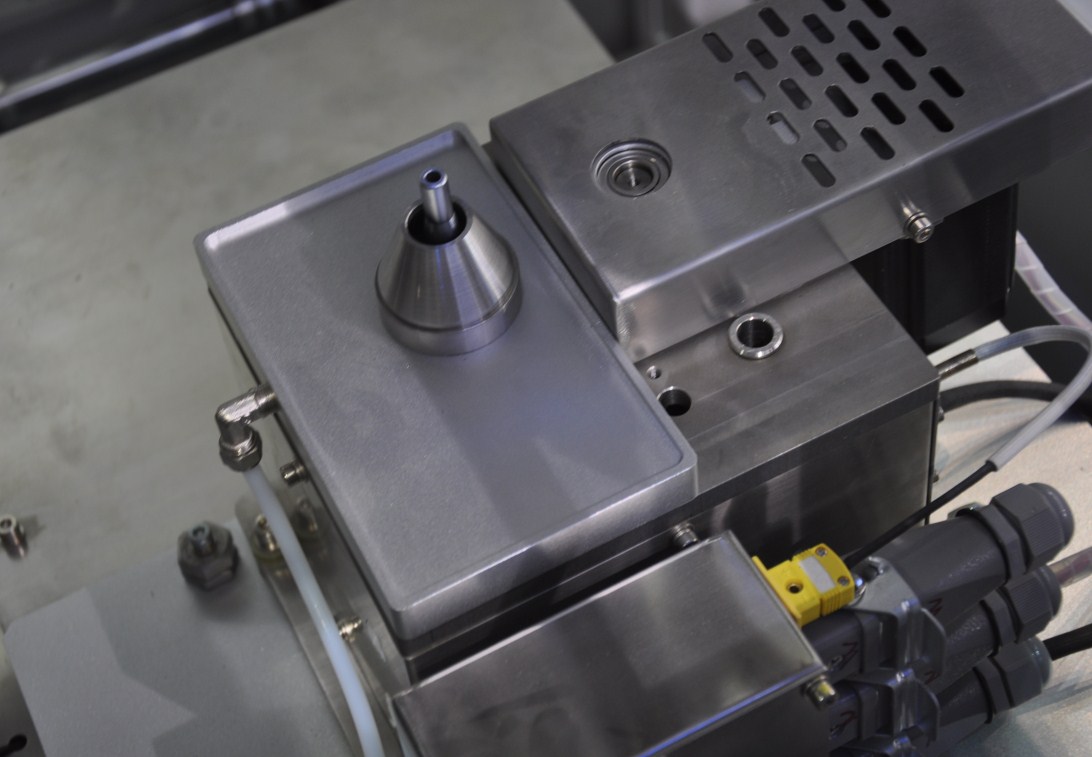

Быстросъемные насадки

Конструкция насадок позволяет проводить быструю переналадку установки. Вся системы сделана разборной для простоты обслуживания.

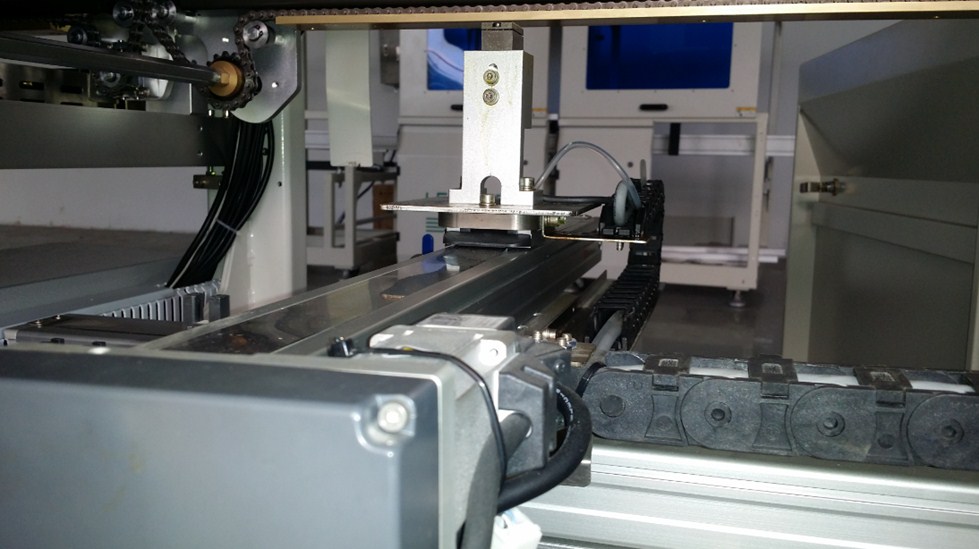

  • Платформа с обратной связью для модулей флюсования и пайки X-Y ;
  • Подача горячего азота на насадку
  • Автоматическая настройка скорости вращения подающего мотора
  • Для температурной компенсации применяется обдув горячим воздухом в зоне модуля пайки

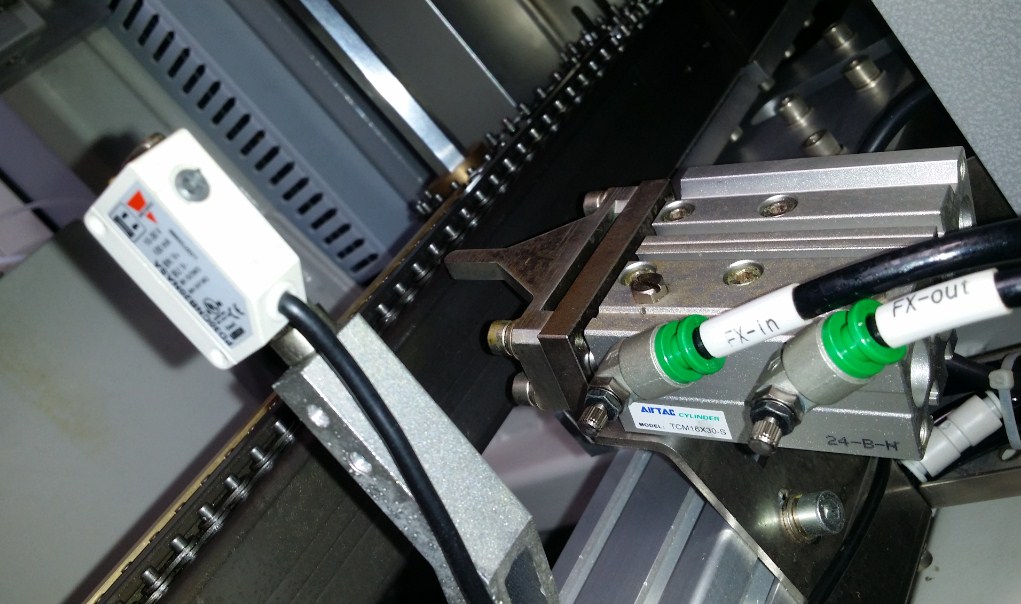

Работа с печатными платами

Каплеструйный флюсователь

Уникальная надежная система обеспечивающая надежную фиксации ПУ в процессе флюсования и пайки.Конвейрная система и SMEMA

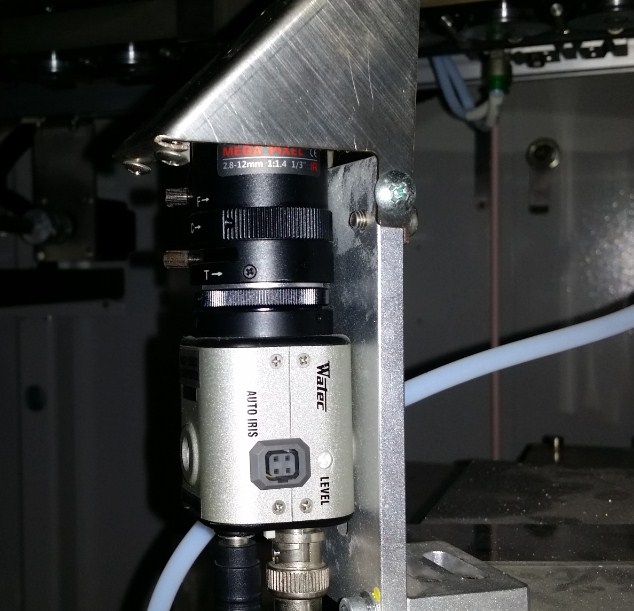

Видеокамера наблюдения

Наблюдение в реальном времени помогает в правильно настроить и контроллировать процесс пайки. Видео данные и фотографии могут быть сохранены для дальнейшей обработки

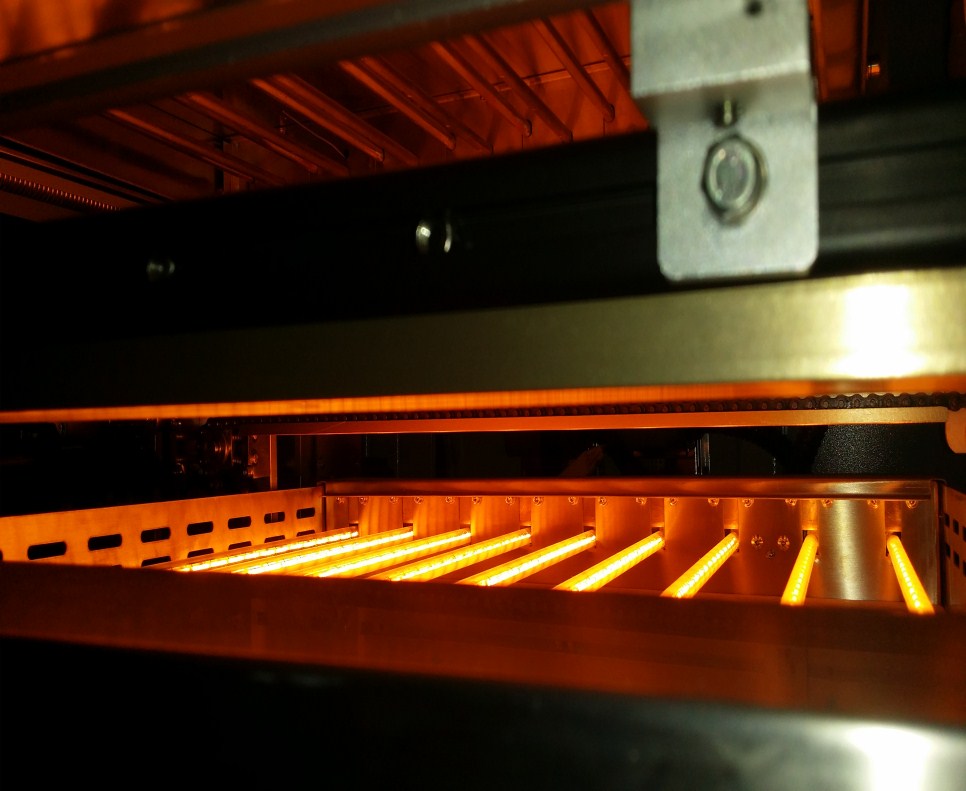

Нижний преднагрев

В стандартной комплектации в установке применяетсся инфракрасный кварцевый нагреватель с высокой скоростью срабатывания. Обеспечивает преднагрев и активацию флюса.

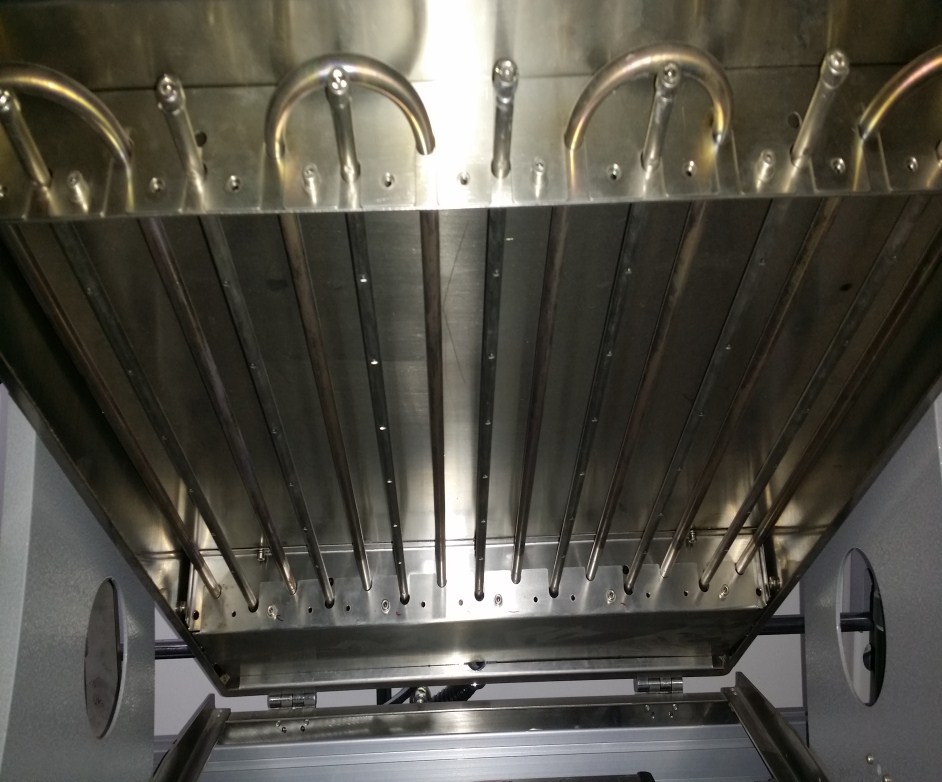

Верхний преднагрев

Верхний модуль преднагрева обеспечивает самое высокое качество пайки на изделиях любой сложности. Верхние нагреватели могут устанавливаться непосредственно над нижними или над модулем пайки для постоянного нагрева изделия.

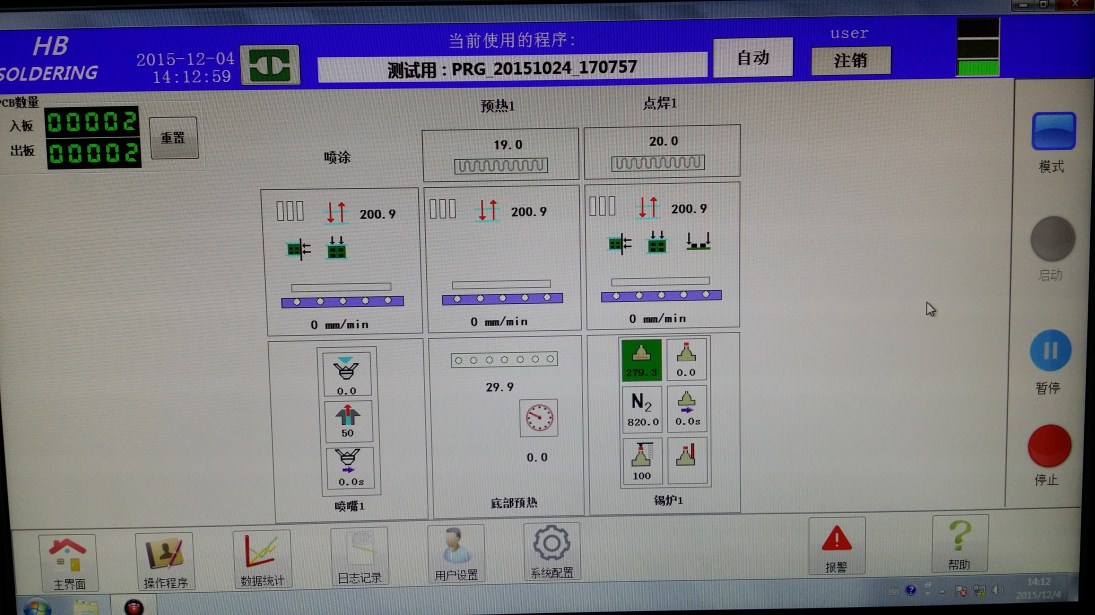

Удобный графический интерфейс

Программирование установки может выполняться на отдельностоящем ПК с использованием данных в форматах Gerber или JPG. В таком случае нет необходимости останавливать работу установки для подготовки новых программ.

Параметр Описание
Модель NXP-450
Миним. размер ПП Д 120 мм * Ш 60 мм
Максим. размер ПП Д 550 мм * Ш 450 мм
Верхний и нижний зазор Верх 100 мм/ низ 50 мм
Размер тех. полей ПП 4 мм
Конвейерная система
Конвейерная система 3 три независимые зоны, цепь и спец. поворотная плита
Высота конвейера от пола 850+/-50 мм
Настройка ширины от 60 мм до 460 мм
Точность настройки +/-0,2 мм
Направление Слева направо/справа налево
Нижний преднагрев
Темпреатура и мощность Макс.160°C (пов-ть ПП)/ Макс.18 кВт
Точность +/-2°C@3 sigma/Cpk≥1.33
Нагреватель Philips Cesium light, независимый контроль
Зона нагрева Д 650 мм * Ш 580 мм
Верхний преднагрев
Темпреатура и мощность Макс.160°C (пов-ть ПП)/ Макс.8 кВт
Точность +/-2°C@3 sigma/Cpk≥1.33
Нагреватель Горячий воздух, независимое управление
Система флюсования
Флюсователь микрокапельный каплеструйный флюсователь
Область флюсования от Ø2 мм до Ø5 мм
Тип флюса Спирто- или водосодержащий
Управление Автоматичесой контроль уровня с сенсором
Метод позиционирования X-Y платформа
Скорость/точность Макс .400 мм/с , +/-0,25 мм
Ёмкость для флюса 3 л бак
Модуль пайки и работы с припоем
Совместимость с leed free припоями Стандарт
Пака в азотной среде Стандарт
Автоматический контроль высоты волны и пайки Стандарт
Автоматическая подача припоя Стандарт
Смач. и несмач. быстросъемные насадки Стандарт
Темперетара ванны 300°C
Точность +/-2°C@3 sigma/Cpk≥1.33
Ёмкость ванны 12 кг (lead free)
Высота волны Макс .5 мм
Скорость перемещения модуля Макс.400 мм/с
Размеры насадок от Ø5 до Ø12 мм (или специальные)
Система контроля
Электропитание 380VAC,3 P, 50/60Hz, 52A
Импорт данных GERBER, офлайн подготовка, фотографии
Интерфейс, ОС Windows
Потребление 35 кВт
