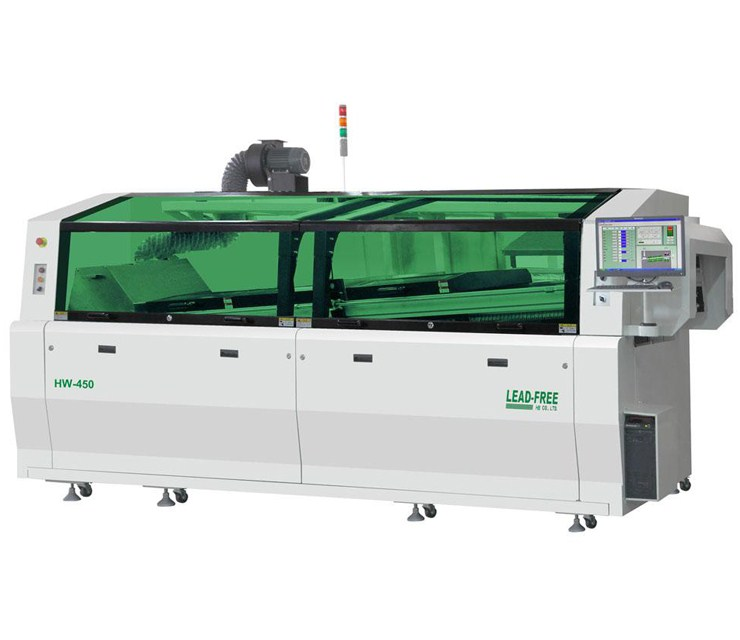

Серия HW

Основные особенности базовой конфигурации печей серии HW

• Высокопроизводительная система с двумя волнами
• Большая емкость ванны припоя
• Встроенный модуль струйного флюсования
• Конвекционная зона предварительного нагрева
• Титановые конвейерные штифты для безсвинцовой пайки

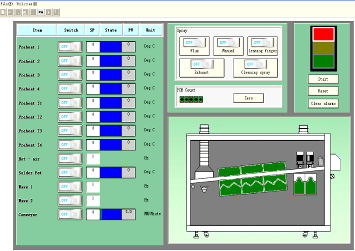

• Графический программный интерфейс
• Низкая стоимость владения
• Расширенная гарантия
• Азотная система (Опция)
• Центральный суппорт (Опция)
• Управляющий ПК (Опция)

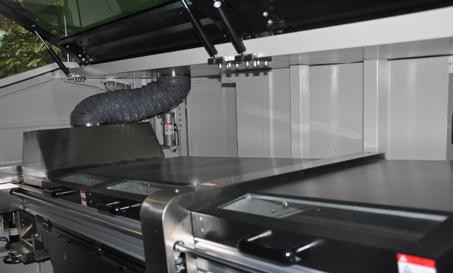

Высокомощные высокотемпературные помпы и моторы

Двойные мощные высокотемпературные моторы подают прокачивают расплавленный припой через систему рециркуляции и насадки формирующие волны. Система выполнена из стойкого титанового сплава и сконструирована таким образом, чтобы минимизировать образование шлаков.

Встроенный модуль спрей флюсования в стандартной комплектации.

Самоочищающаяся насадка и емкость для хранения и подачи флюса идут в комплекте. Насос и датчик расхода флюса также включены в стандартную поставку и обеспечивают минимальное потребление флюса и равномерное нанесение материала.

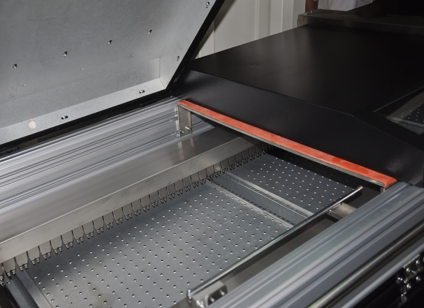

В области предварительного нагрева печатная плата нагревается для предотвращения термоудара и активации флюса с помощью системы принудительной конвекции. Для обеспечения точного поддержание температурного профиля и полной активации флюса конструктивно область преднагрева выполнена в виде трех независимых зон с конвекционными нагревателями. Правильный температурный режим в процессе преднагрева позволяет добиться наилучшей смачиваемости и дальнейшей качественной пайки.

Каждый отдельный модуль преднагрева взаимозаменяем и выполнен для простого снятия с машины для обеспечения максимальную гибкость процесса. Внутренняя конструкция обеспечивает микроциркуляцию потоков нагретого воздуха для реализации равномерного нагрева. Скорость вращения конвекционного мотора может регулироваться оператором.

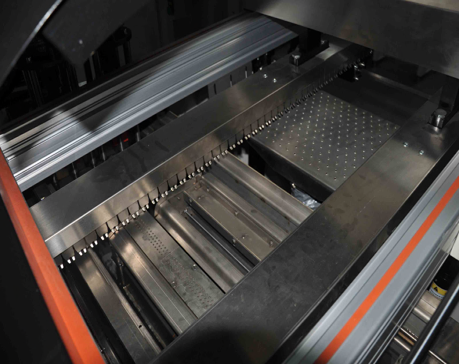

Конвейерная система с титановыми крепежными штырями оснащена системой автоматической настройки ширины от 50 до 350 мм (450 мм). Это является стандартом для всех версий волновых печей серии HW, устраняет человеческий фактор и ускоряет переналадку. Доступны размеры: 300 мм, 450 мм. Конвейер оснащен системой самоочистки. Угол наклона может изменятся в пределах от 4° до 7°. Скорость передвижения регулируется в пределах 0.5 - 2.2 м/мин. Конвейерная система опционально оснащается системой центральной поддержки плат большого размера.
